SFF单纤双向光？,2X5,TX1550/RX1310
Description
SFF单纤双向光？,2X5,TX1550/RX1310
产品描述
● 纯国产零部件
● 2x5 SFF封装
● SC光收发器接口
● 传输距离可达10km
● 差分CML输出
● LVTTL信号告警电平 单电源供电（3.3V）
● 切合国际宁静标准IEC-60825（Class 1 Laser ）
● 事情温度：
FTAF-B1312-10-GC/ FTAF-B1512-10-GC: 0℃~+70℃
FTAF-B1312-10I-GC/ FTAF-B1512-10I-GC: -40℃~+85℃
产品应用
● SONET/SDH设备互连
● 千兆以太网1.25Gb/s链路
极限条件
|
参数 |
符号 |
最小值 |
最大值 |
单位 |
备注 |
|
贮存温度 |
Ts |
-40 |
85 |
℃ |
- |
|
事情电压 |
Vcc |
-0.5 |
4.0 |
V |
- |
|
焊接温度 |
- |
- |
260 |
℃ |
焊接时间不凌驾10秒 |
|
输入电压 |
Vin |
GND |
Vcc |
V |
- |
推荐条件
|
参数 |
符号 |
最小值 |
典范值 |
最大值 |
单位 |
|
事情电压 |
Vcc |
3.1 |
3.3 |
3.5 |
V |
|
事情温度 |
商业级 |
0 |
- |
70 |
℃ |
|
工业级 |
-40 |
- |
85 |
℃ |
|
|
事情速率 |
- |
- |
1250 |
- |
Mbps |
|
事情电流 |
Icc |
- |
- |
300 |
mA |
发射参数 (3.1V < Vcc < 3.5V)
|
参数 |
符号 |
最小值 |
典范值 |
最大值 |
单位 |
|
光学参数 |
|||||
|
发射光功率 |
Po(1310TX/1550RX) |
-8 |
- |
-3 |
dBm |
|
Po(1550TX/1310RX) |
-8 |
- |
-3 |
||
|
中心波长 |
λC(1310TX/1550RX) |
1270 |
1310 |
1350 |
nm |
|
λC(1550TX/1310RX) |
1510 |
1550 |
1590 |
||
|
输出谱宽 |
Δλ(1310FP) |
- |
- |
2.5 |
nm(RMS) |
|
Δλ(1550DFB) |
- |
- |
1 |
nm(-20dB Width) |
|
|
消光比 |
ER |
9 |
- |
- |
dB |
|
电学参数 |
|||||
|
差分输入电压 |
Vdiff_in |
200 |
- |
1000 |
mV |
|
发射使能输入电压 |
Disable |
2 |
- |
VCC |
V |
|
Enable |
0 |
- |
0.8 |
V |
|
接收参数 (3.1V < Vcc < 3.5V)
|
参数 |
符号 |
最小值 |
典范值 |
最大值 |
单位 |
备注 |
|
光学参数 |
||||||
|
灵敏度 |
Sen |
- |
- |
-23 |
dBm |
1 |
|
饱和 |
PMAX |
-3 |
- |
- |
dBm |
|
|
（恢复）Signal Detect -- Asserted |
Pa |
- |
- |
-24 |
dBm |
|
|
（关断）Signal Detect -- Deasserted |
Pd |
-40 |
- |
- |
dBm |
|
|
（滞回）Signal Detect -- Hysteresis |
Phys |
1 |
- |
4 |
dB |
|
|
中心波长 |
λ(1310TX/1550RX) |
1500 |
1550 |
1600 |
nm |
|

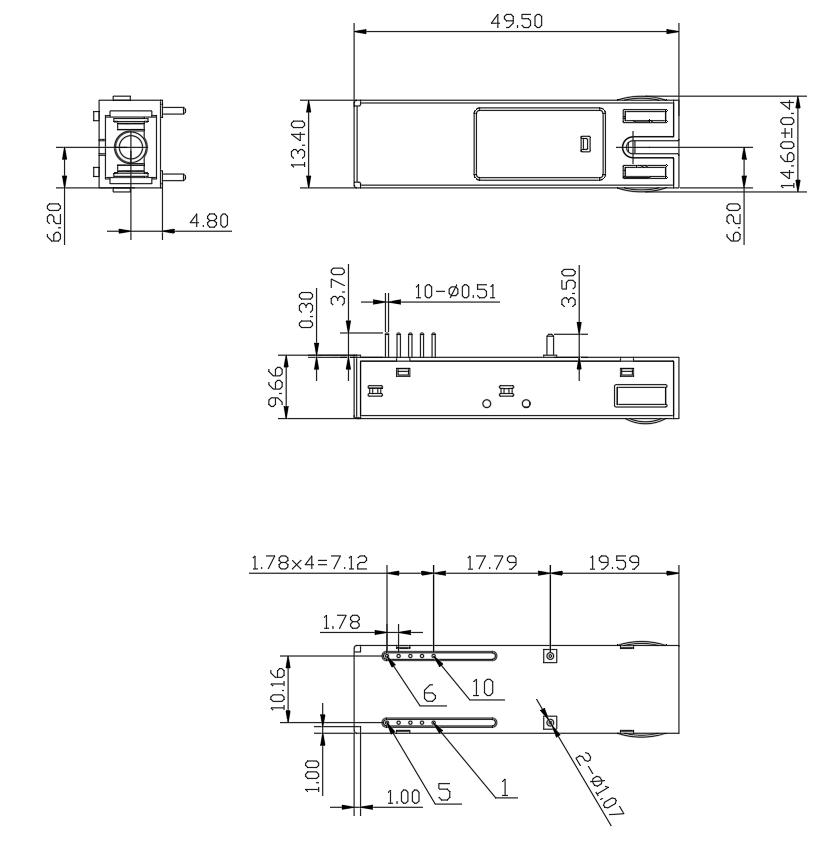

产品尺寸
订购须知
|
型号 |
接口 |
速率 (Mb/s) |
距离 (km) |
波长(nm) |
电压 (V) |
发射功率 (dBm) |
接收 灵敏度 (dBm) |
事情温度 (℃) |
|
FTAF-B1312-10-GC |
SC |
1250 |
10 |
TX1310FP/ RX1550 |
3.3 |
-8 to -3 |
-23 |
0~70 |
|
FTAF-B1512-10-GC |
SC |
1250 |
10 |
TX1550DFB/ RX1310 |
3.3 |
-8 to -3 |
-23 |
0~70 |
|
FTAF-B1312-10I-GC |
SC |
1250 |
10 |
TX1310FP/ RX1550 |
3.3 |
-8 to -3 |
-23 |
-40~85 |
|
FTAF-B1512-10I-GC |
SC |
1250 |
10 |
TX1550DFB/ RX1310 |
3.3 |
-8 to -3 |
-23 |
-40~85 |
注：本产品有全国产化型号可选
本产品为FT-95系列，仅展示部分参数，如有需要，请联系尊龙凯时。
尊龙凯时 | F-tone Networks
企业邮箱：sales@f-tone.com
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702
